Mercotac®

Modelo 1250

1 polo de 250 A

Detalles
  • Disponible en rosca métrica (1250-M / 1250-MS / 1250-MSX).
  • Disponible con rodamiento de bolas de acero inoxidable (1250-SS / 1250-MS) (recomendado para ambientes húmedos o corrosivos).
  • Disponible con cuerpo y cojinete de acero inoxidable (1250-SX / 1250-MSX) (recomendado para ambientes húmedos o corrosivos).
  • Kit de bota contra polvo/salpicaduras disponible.
Especificaciones
Nº de Modelo Terminales Cuerpo material Tipo de rodamiento Caja de rodamientos Tamaño de rosca de montaje Máx. Par de rotación
(gf-cm)		 Configuración de la tuerca de montaje (ver tabla) Máx. Clasificación de voltaje
(CA/CC)		 Máx. Clasificación actual
(amperios)		 Máx. Velocidad de rotación
(RPM)		 Temperatura de funcionamiento.
Mín. °F (°C)
Máx. °F (°C) 		Máx. Frecuencia (MHz) Resistencia de contacto
(mΩ)		 Separación de circuitos
(MΩ)
1250 1 Aluminio anodizado Acero cromado Sello 3/8 - 16 250 1 N / A 250 1200 Mín. -20 (-29)
Máx. 140 (60) 		200 <1 N / A
1250-M Sello M10 x 1,5 2
1250-SC Sello 3/8 - 16 3
1250-SS Acero inoxidable** (440C) Sello 3/8 - 16 1
1250-MS Sello M10 x 1,5 2
1250-LS*** Blindaje 3/8 - 16 125 1
1250-SX Acero inoxidable (303) Sello 3/8 - 16 250 1
1250-MSX Sello M10 x 1,5 2
1250-LSX*** Blindaje 3/8 - 16 125 1
  • El cuerpo de la unidad Mercotac™ serie 1250 está eléctricamente "caliente" respecto al conductor interno.
  • Se recomienda un tipo de rodamiento de acero inoxidable y/o un material de cuerpo de acero inoxidable para entornos húmedos o corrosivos.
  • El designador "L" indica un par bajo (solo se puede operar verticalmente).
Accesorios

  • N.° de artículo: 57125

    Kit de arranque

    • Kit de botas de vinilo para protección contra polvo y salpicaduras.
    • Grado de protección IP51.
Montaje

Mercotac Modelo 1250 generalmente se monta mediante el perno roscado en cualquiera de los extremos o mediante el cuerpo negro usando un tornillo de fijación. Cuando lo monte horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire.

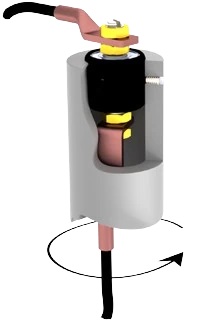

  • Montaje del cuerpo

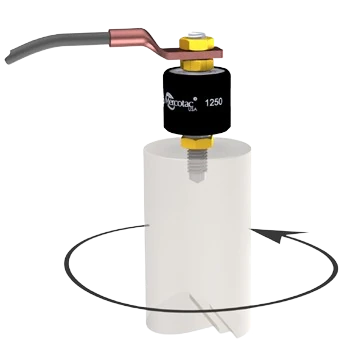

  • Montaje superior con eje conductivo

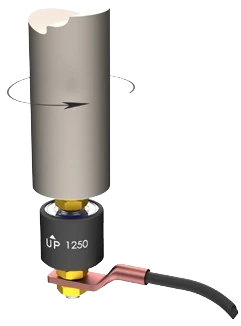

  • Montaje inferior con eje conductivo

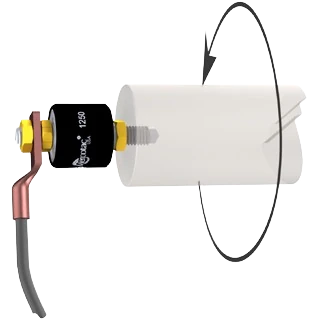

  • Montaje horizontal con eje conductor

    Nota: Los modelos de bajo torque solo pueden operarse verticalmente.

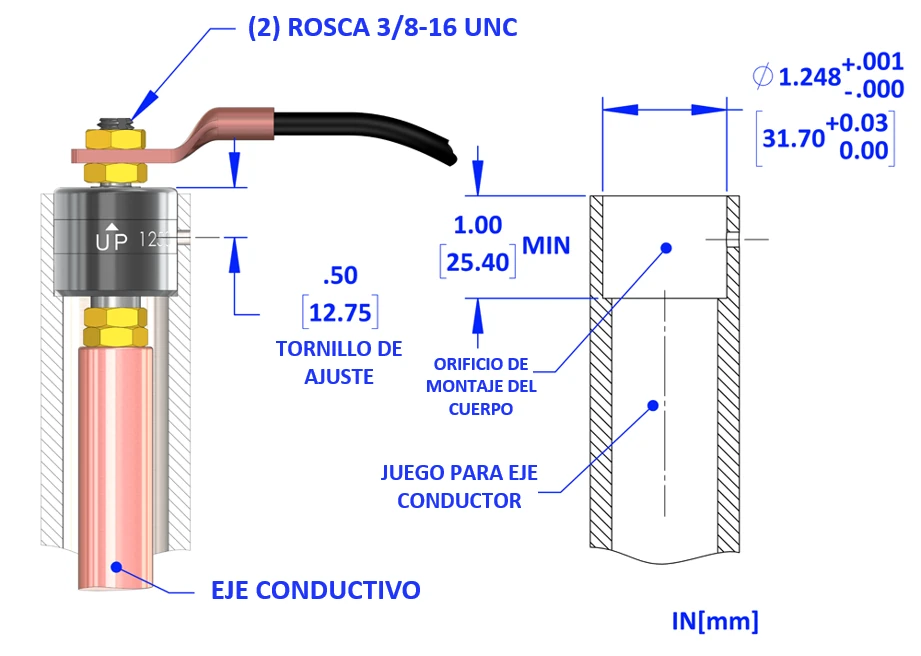

  • Montaje superior del cuerpo al buje

    Nota: La carcasa del Mercotac serie 1250 está eléctricamente "caliente" respecto al conductor interno.

Notas de instalación:
  • La flecha hacia arriba no debe apuntar por debajo de la horizontal.
  • No suelde ni doble los terminales.
  • Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
  • No monte de forma rígida ambos extremos del Mercotac.
  • Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
  • Proporcionar protección contra sobrecarga dentro del circuito.
  • Evite vibraciones y movimientos de choque.
Conexiones

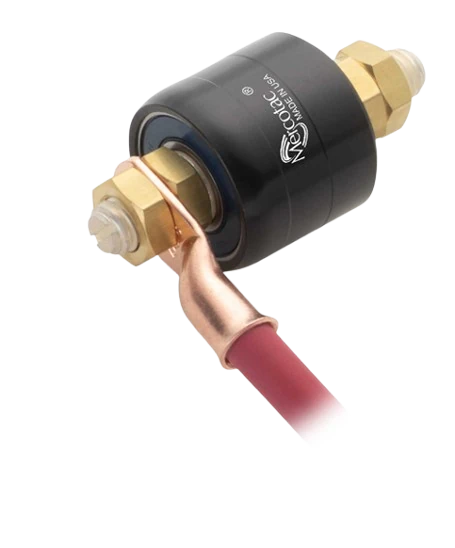

  • Sin kit de arranque

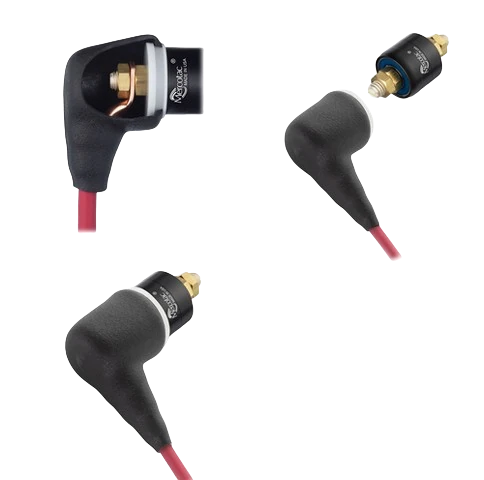

  • Con kit de arranque
