• Laz zapatas de conexion no vienen incluidas.
• Disponible con rodamiento de bolas de acero inoxidable (205-SS, 205-LS y 205-HS) (recomendado para ambientes húmedos o corrosivos).

• El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos). El designador "L" indica par bajo/temperatura baja.
• El designador "LS" indica baja temperatura. y rodamiento de bolas de acero inoxidable.
• El designador "H" indica altas RPM.
• El indicador "HS" indica altas RPM y rodamiento de bolas de acero inoxidable.

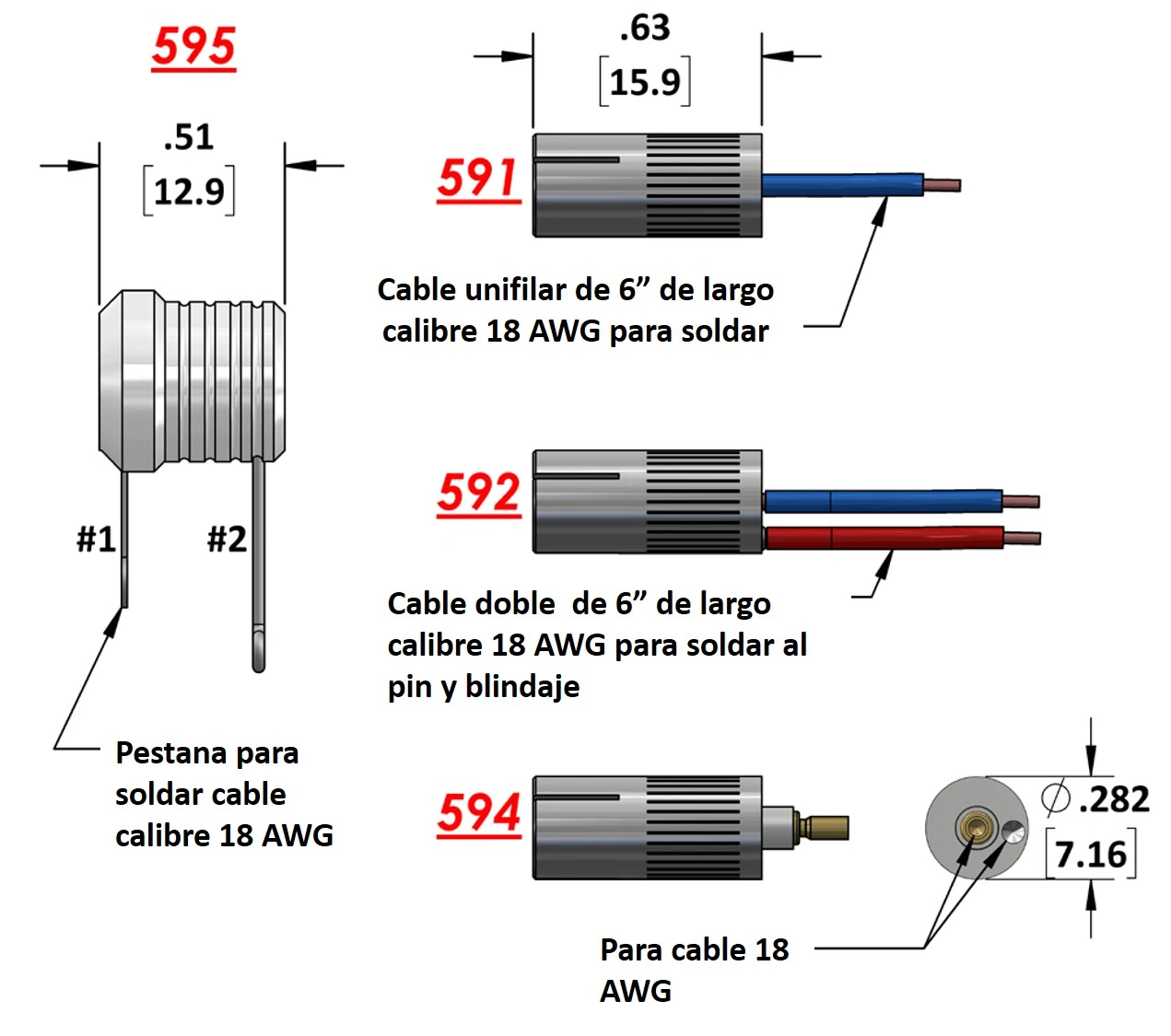

Las opciones de conector se detallan a continuación. No están incluidos con una compra de 205 Mercotac. Pida los conectores deseados por separado.

•

  N.° de artículo: 591

  Receptáculo de dos contactos

  • Con un cable de 6” (18 AWG) preconectado, contacto central.
  • El cliente puede soldar su propio cable en el orificio de contacto exterior (se recomienda 18 AWG).
  • Adecuado hasta 4 Amperios de consumo.
•

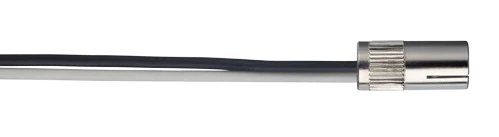

  N.° de artículo: 592

  Receptáculo de dos contactos

  • Con dos cables de 6” (18 AWG) preconectados.
  • Adecuado hasta 4 Amperios de consumo.
•

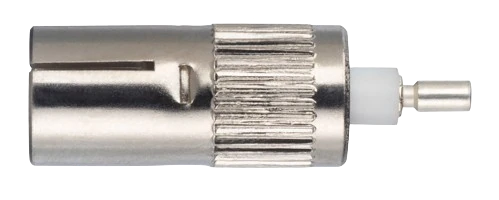

  N.° de artículo: 594

  Receptáculo de dos contactos

  • Dos orificios para soldadura para cables de 18 AWG.
  • Adecuado hasta 4 Amperios de consumo.
•

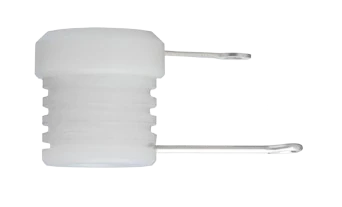

  N.° de artículo: 595

  Tapa de dos contactos

  • Con dos terminales de soldadura para cables de 18 AWG.
  • Adecuado hasta 4 Amperios de consumo.
•

  Se utiliza un receptáculo para montarlo en el dispositivo giratorio. Los accesorios son necesarios para las conexiones de cables, ya que las unidades Mercotac no se pueden soldar directamente. Ordene por separado.

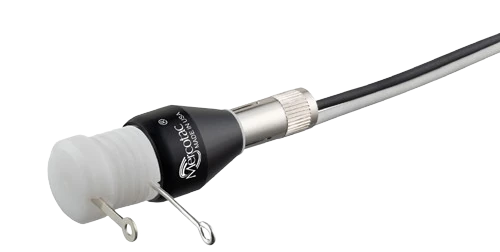

El modelo 205 normalmente se monta mediante el cuerpo negro o el contacto. El montaje en el cuerpo normalmente utiliza un tornillo de fijación o una abrazadera dividida. El soporte de contacto se sujeta en el receptáculo instalado mediante un ajuste de resorte. Lo mejor es montar el Mercotac de manera que el cuerpo del conector gire. Cuando se use horizontalmente, monte el Mercotac de manera que el cuerpo del conector gire.

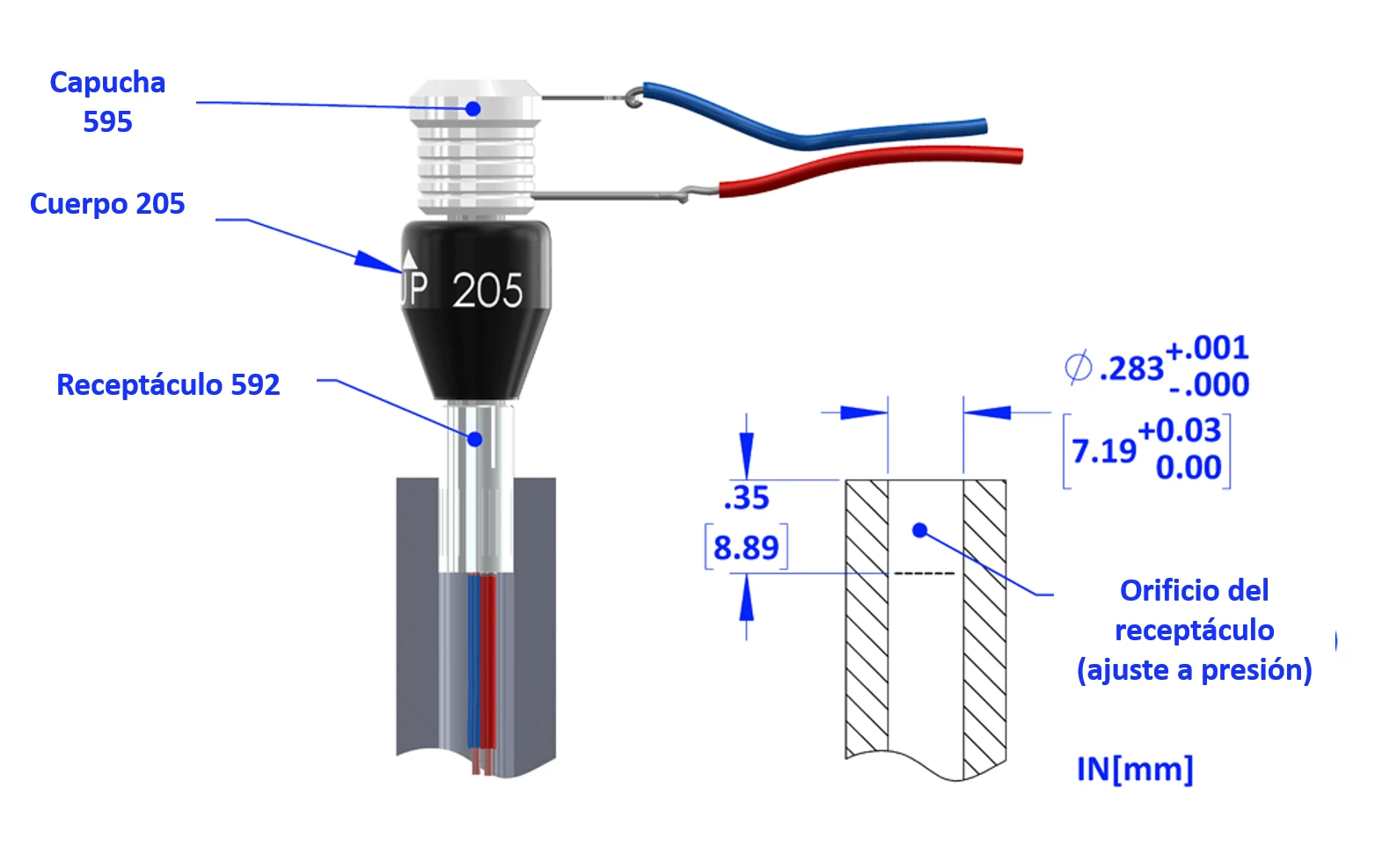

• Montaje de receptáculo

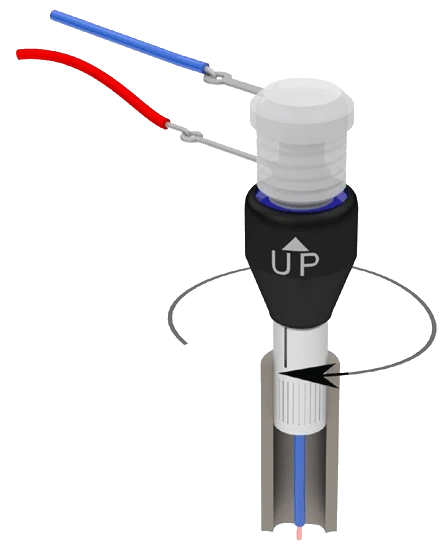

• Montaje inferior con eje conductivo



  Orientación de montaje preferida.

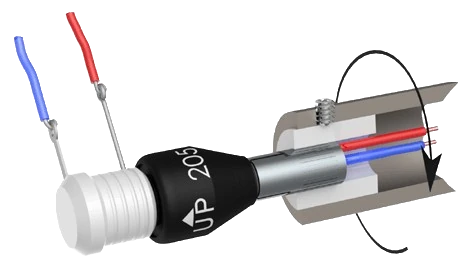

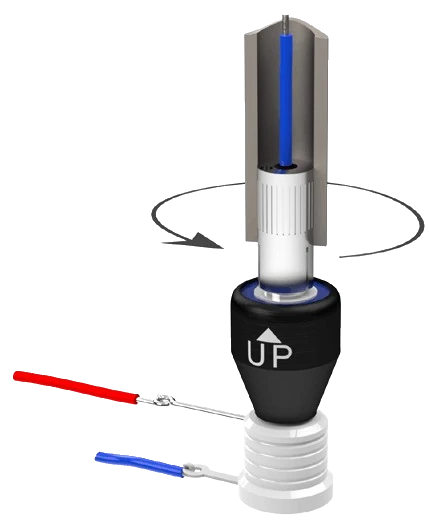

• Montaje superior con eje conductivo



  Úselo para rotación superior.

• Montaje horizontal con eje aislado eléctricamente



  El cuerpo de Mercotac está eléctricamente caliente. Un eje aislado eléctricamente puede aislarlo, si es necesario.

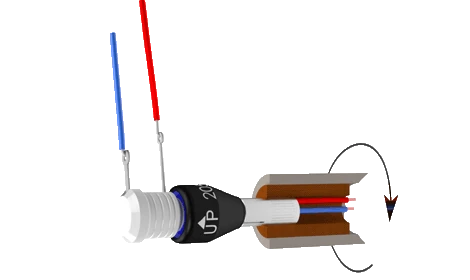

• Montaje horizontal con aislamiento térmico y eléctrico



  Úselo si se necesita aislamiento eléctrico y térmico.

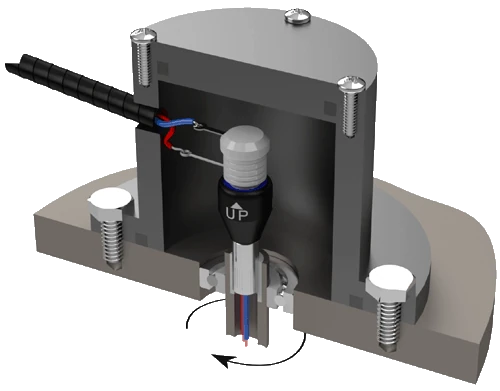

• Montaje de carcasa protectora con eje conductor

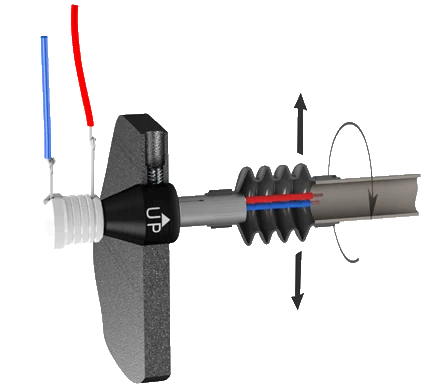

• Montaje aislante de vibraciones



Notas de instalación:

• La flecha hacia arriba no debe apuntar por debajo de la horizontal.
• No suelde ni doble los terminales.
• Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
• No monte de forma rígida ambos extremos del Mercotac.
• Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
• Proporcionar protección contra sobrecarga dentro del circuito.
• Evite vibraciones y movimientos de choque.
