Mercotac®

Modelo 331

2 polos de 4 A & 1 polo de 30 A

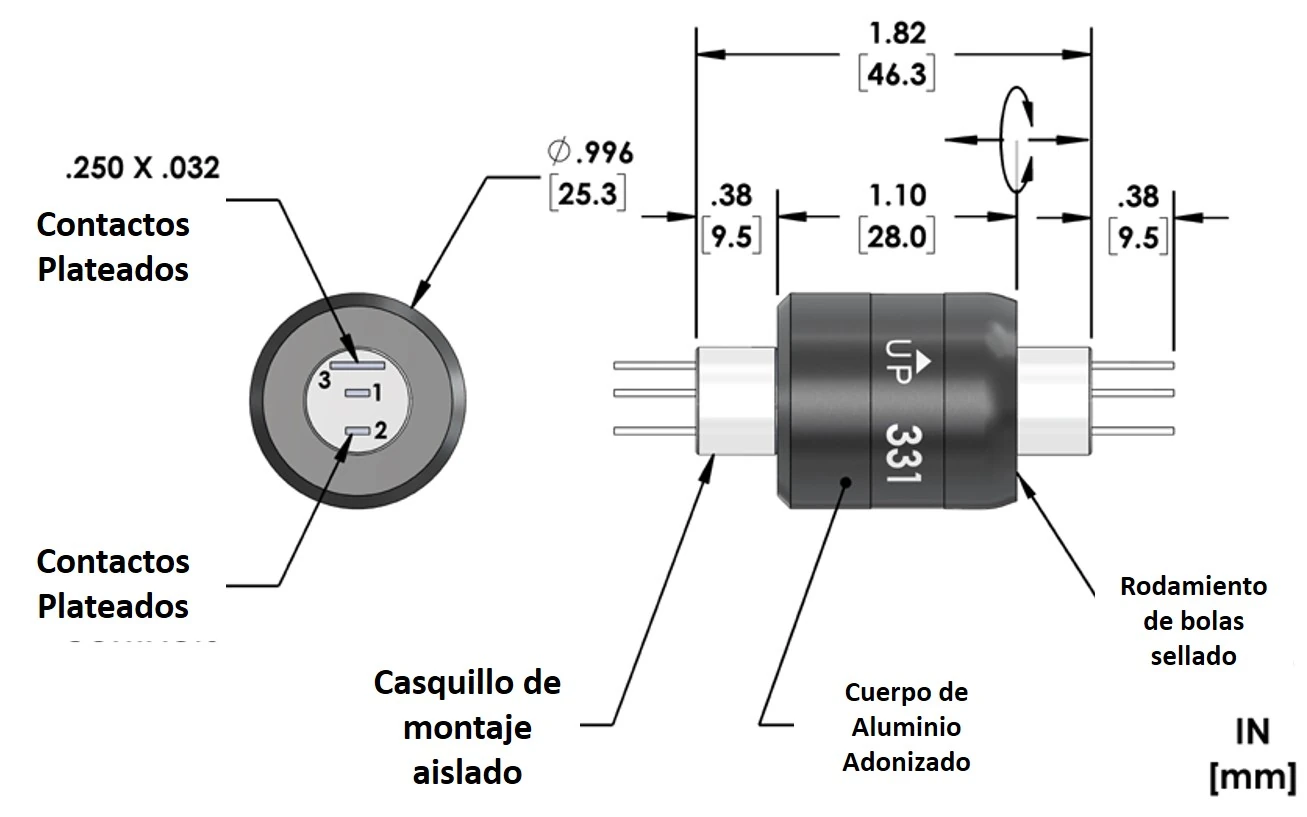

Detalles
  • Zapatas incluidas.
  • 55110 zapatas recta pequeña (Cant. 4).
  • 55250 zapatas recta grande (Cant. 1).
  • 55251 zapatas de bandera grande (Cant. 1).
  • Disponible con rodamiento de bolas de acero inoxidable (331-SS) (recomendado para ambientes húmedos o corrosivos).
  • Kit de bota contra polvo/salpicaduras disponible.
Especificaciones
Modelo No. Terminales Material del cuerpo Tipo de rodamiento Máx. Torque rotacional (gf-cm) Máx. Voltaje (AC/DC) Soporte máximo (amperios) Max. Velocidad (RPM)

 Temp. de operacion

Mín. °F (°C)
Máx. °F (°C)

 Max. Frecuencia (MHz) Resistencia de contacto (mΩ) Separacion de circuido (MΩ)
331 3 Aluminio Adonizado Acero cromado 200 250 2@4
y
1@30		 1800 Mín. -20 (-29)
Máx. 140 (60) 		100 <1 >25
331-SS Acero inoxidable
  • El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos).
Accesorios

Hay disponibles desconectores para otros calibres de cables que pueden sustituirse por los desconectadores estándar (22-18 AWG y 12-10 AWG).

  • N.° de artículo: 57230

    Kit de arranque

    • Kit de botas de vinilo para protección contra polvo y salpicaduras.
    • Grado de protección IP51.

  • N.° de artículo: 55251

    Zapatas de bandera grande (aislada)

    • 16 AWG - 14 AWG.
    • Cant. 1 incluido.
    • Amperios máximos recomendados: 15

  • N.° de artículo: 55250

    Zapatas recta grande (aislada)

    • 16 AWG - 14 AWG.
    • Cant. 1 incluido.
    • Amperios máximos recomendados: 15

  • N.° de artículo: 55110

    Zapatas recta pequeña (aislada)

    • 22 CAE - 18 CAE.
    • Cant. 4 incluidos.
    • Amperios máximos recomendados: 4
Montaje

El modelo 331 generalmente se monta mediante el cuerpo negro o el casquillo de plástico blanco en cada extremo usando un tornillo de fijación o una abrazadera dividida. Cuando se use horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire.

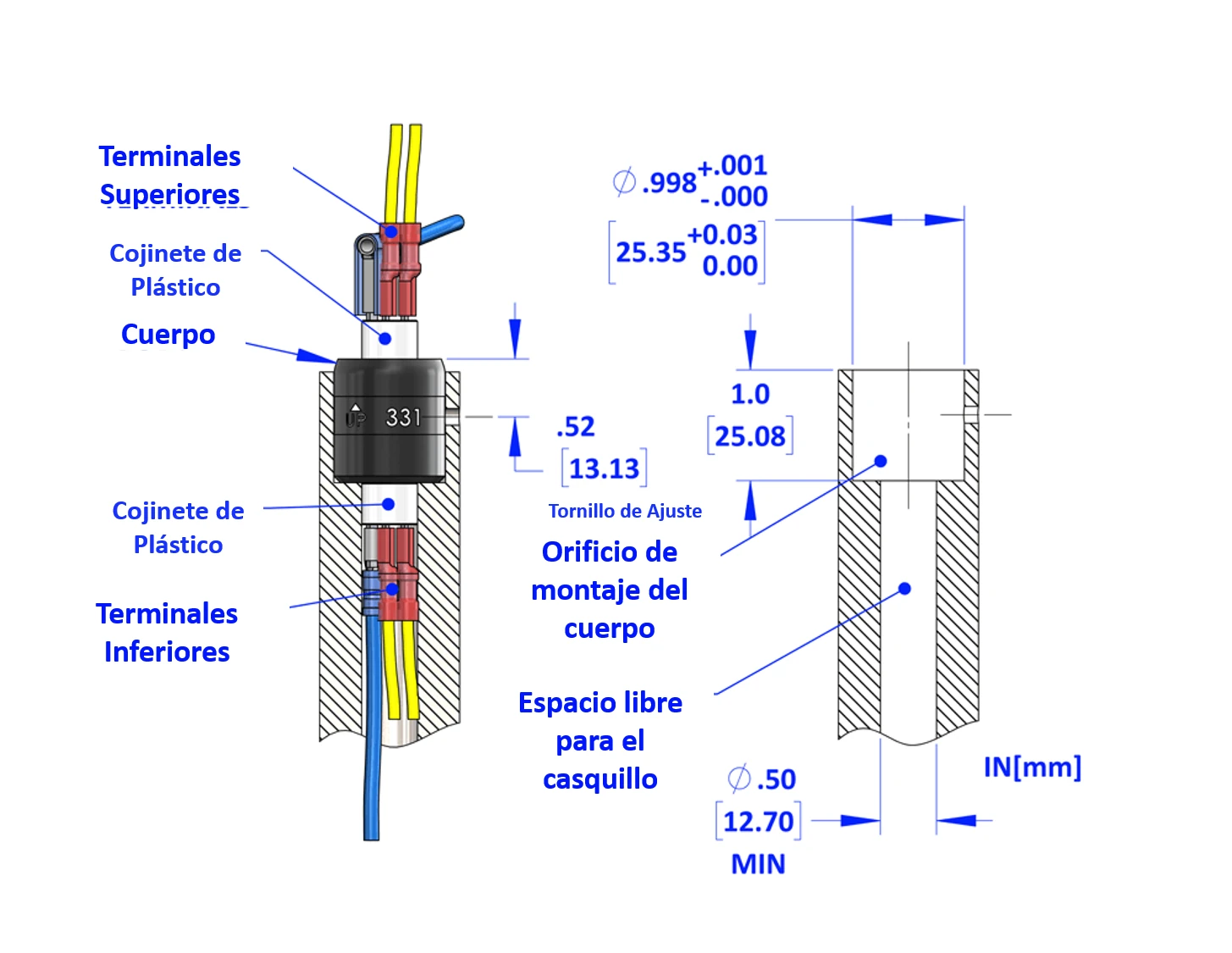

  • Montaje del cuerpo

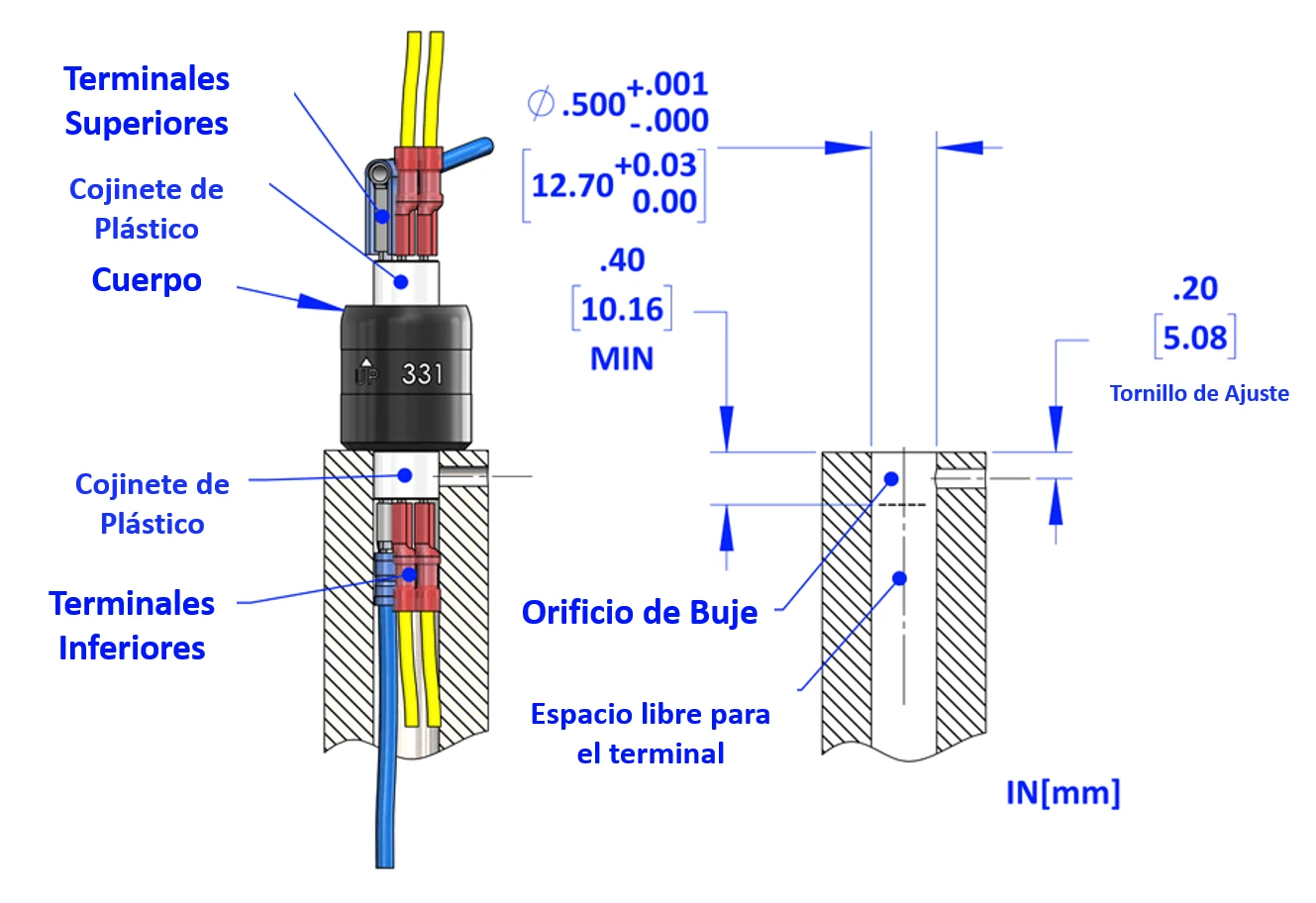

  • Montaje de buje

  • Montaje horizontal al cuerpo

    Buen método de montaje (pero la orientación vertical es mejor).

  • Montaje del adaptador al cuerpo

    Úselo cuando el diámetro del eje sea menor que el cuerpo del Mercotac.

  • Montaje horizontal al buje

    Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

  • Montaje con aislamiento térmico al buje

    Puede ser necesario si es necesario aislamiento térmico. Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

  • Montaje superior al cuerpo

    El mejor método de montaje.

  • Montaje inferior al buje

  • Montaje del brazo de torsión flotante en el cuerpo

  • Montaje de la carcasa protectora al cuerpo

    Recomendado para ambientes lavados o sucios. También recomendado para aplicaciones de procesamiento de alimentos.

  • Montaje con aislamiento de vibraciones en el cuerpo

  • Montaje con aislamiento de vibraciones en el cuerpo

Notas de instalación:
  • La flecha hacia arriba no debe apuntar por debajo de la horizontal.
  • No suelde ni doble los terminales.
  • Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
  • No monte de forma rígida ambos extremos del Mercotac.
  • Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
  • Proporcionar protección contra sobrecarga dentro del circuito.
  • Evite vibraciones y movimientos de choque.
Conexiones

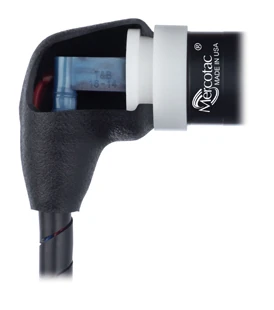

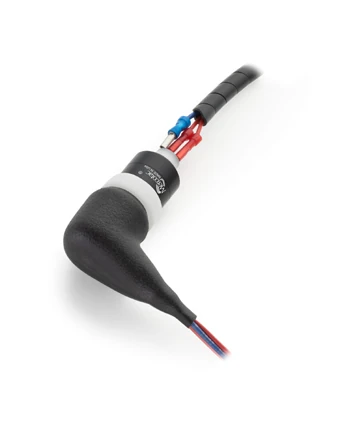

Conexiones de cables con kit de funda opcional
