Mercotac®

Modelo 435

4 polos de 30 A & 500 V

Detalles
  • Las Zapatas están incluidas.
  • 55250 Zapatas recta grande (Cant. 4).
  • 55251 Zapatas de bandera grande (Cant. 4).
  • Disponible con rodamiento de bolas de acero inoxidable (435-SS) (recomendado para ambientes húmedos o corrosivos).
  • Kit de bota contra polvo/salpicaduras disponible.
Especificaciones
Nº de Modelo Terminales Cuerpo material Tipo de rodamiento Máx. Par de rotación
(gf-cm)		 Máx. Clasificación de voltaje
(CA/CC)		 Máx. Clasificación actual
(amperios)		 Máx. Velocidad de rotación
(RPM)		 Temperatura de funcionamiento.
Mín. °F (°C)
Máx. °F (°C) 		Máx. Frecuencia (MHz) Resistencia de contacto
(mΩ)		 Separación de circuitos
(MΩ)
435 4 Aluminio anodizado Acero cromado 850 500 30 300 Mín. -20 (-29)
Máx. 140 (60) 		100 <1 >50
435-SS Acero inoxidable
  • El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos).
Accesorios

Hay disponibles desconectores para otros calibres de cables que pueden sustituirse por los desconectadores estándar (22-18 AWG y 12-10 AWG).

  • N.° de artículo: 57435

    Kit de arranque

    • Kit de botas de vinilo para protección contra polvo y salpicaduras.
    • Grado de protección IP51.

  • N.° de artículo: 55251

    Zapatas de bandera grande (aislada)

    • 16 AWG - 14 AWG.
    • Cant. 4 incluidos.
    • Amperios máximos recomendados: 15

  • N.° de artículo: 55250

    Zapatas recta grande (aislada)

    • 16 AWG - 14 AWG.
    • Cant. 4 incluidos.
    • Amperios máximos recomendados: 15
Montaje

El modelo 435 generalmente se monta mediante el cuerpo negro o el casquillo de plástico blanco en cada extremo usando un tornillo de fijación o una abrazadera dividida. Cuando se use horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire.

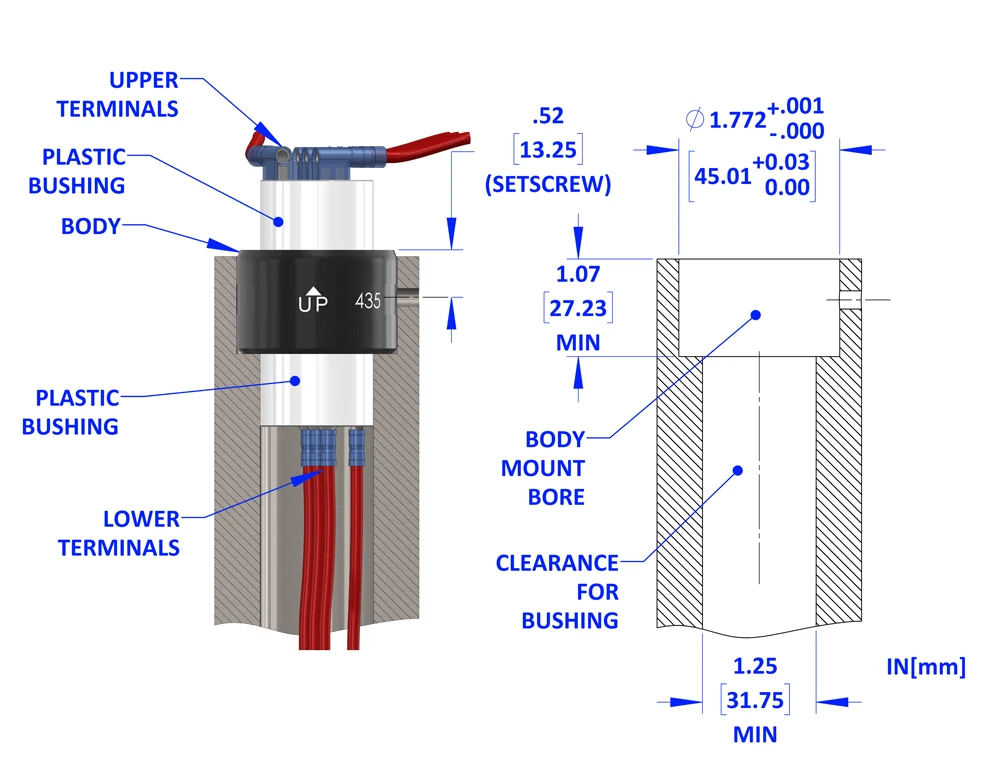

  • Montaje del cuerpo

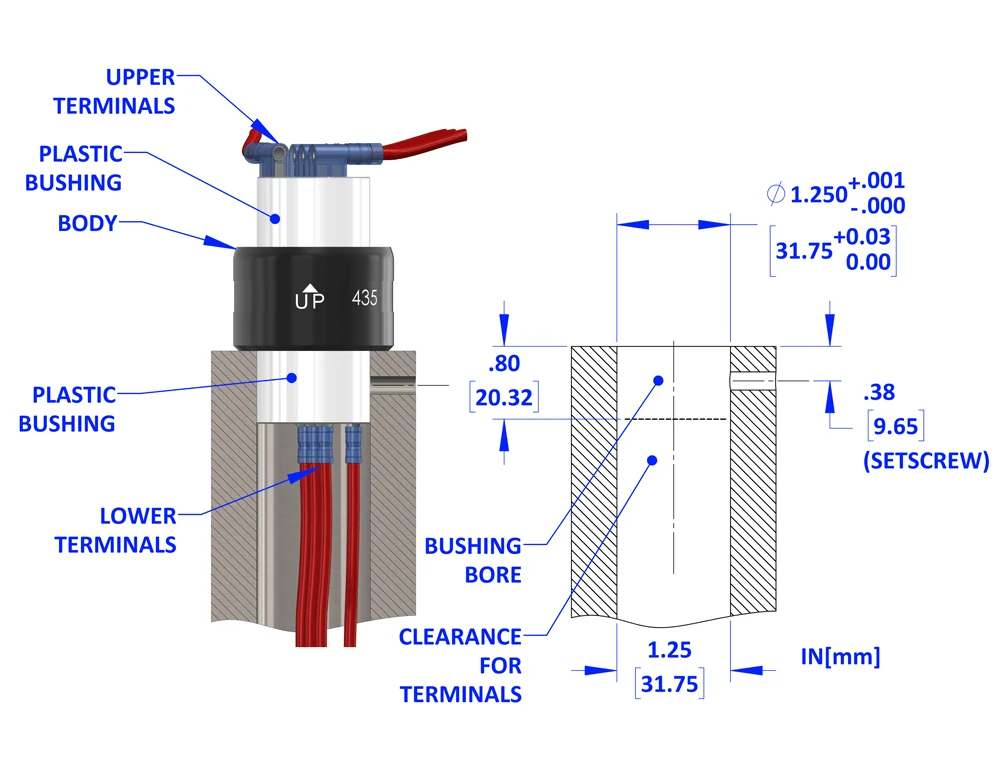

  • Montaje de buje

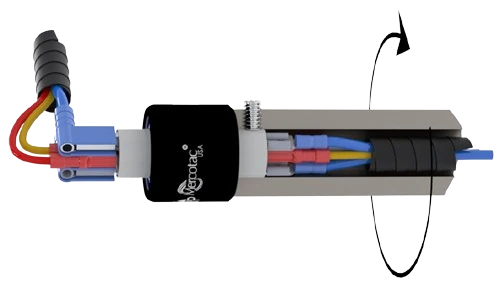

  • Montaje horizontal al cuerpo

    Buen método de montaje (pero la orientación vertical es mejor).

  • Montaje del adaptador al cuerpo

    Úselo cuando el diámetro del eje sea menor que el cuerpo del Mercotac.

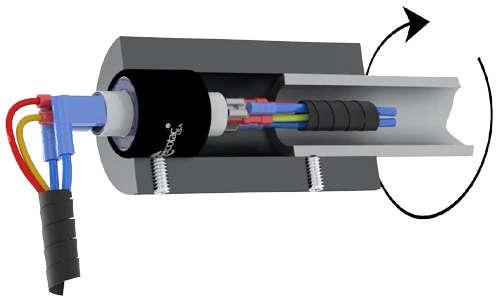

  • Montaje horizontal al buje

    Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

  • Montaje con aislamiento térmico al buje

    Puede ser necesario si es necesario aislamiento térmico. Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

  • Montaje superior al cuerpo

    El mejor método de montaje.

  • Montaje inferior al buje

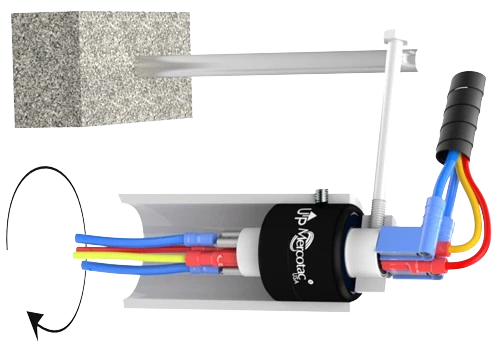

  • Montaje del brazo de torsión flotante en el cuerpo

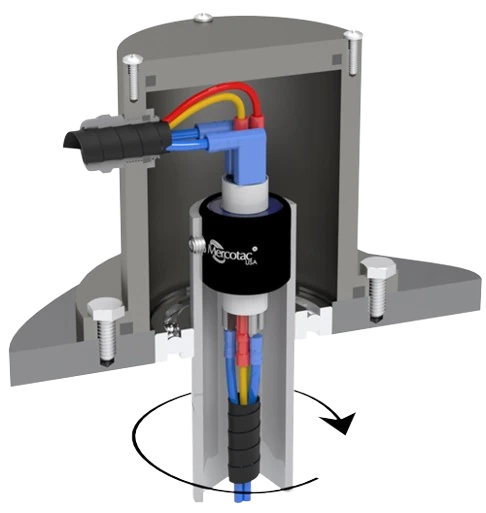

  • Montaje de la carcasa protectora al cuerpo

    Recomendado para ambientes lavados o sucios. También recomendado para el procesamiento de alimentos.

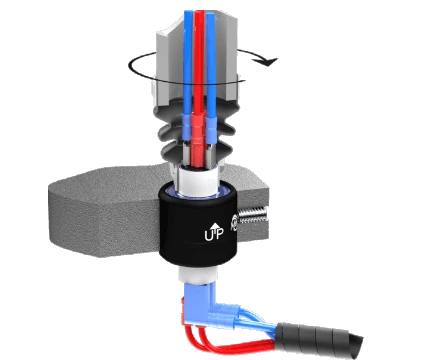

  • Montaje con aislamiento de vibraciones en el cuerpo

    Con fuelle flexible.

  • Montaje con aislamiento de vibraciones en el cuerpo

    Con acoplamiento de accionamiento flotante.

Notas de instalación:
  • La flecha hacia arriba no debe apuntar por debajo de la horizontal.
  • No suelde ni doble los terminales.
  • Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
  • No monte de forma rígida ambos extremos del Mercotac.
  • Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
  • Proporcionar protección contra sobrecarga dentro del circuito.
  • Evite vibraciones y movimientos de choque.
Conexiones

Conexiones de cables estándar

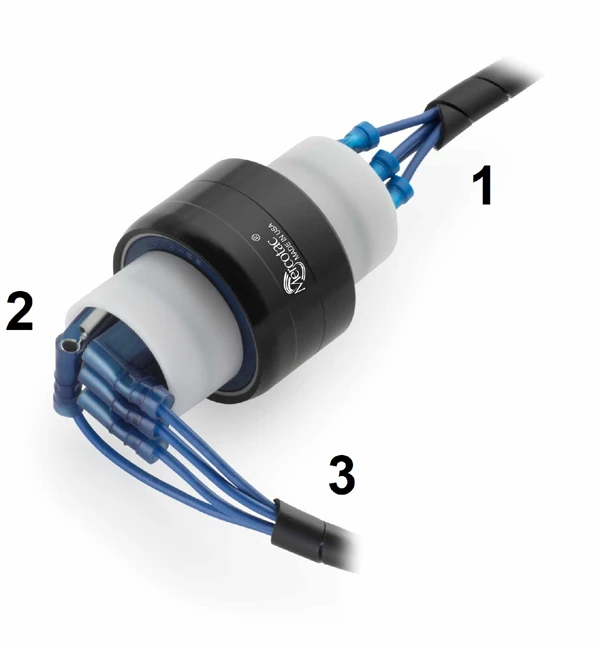

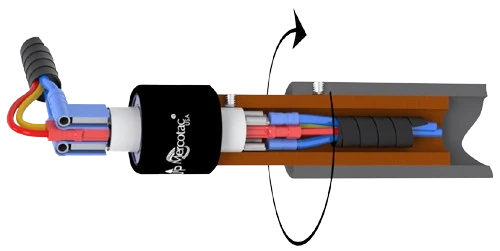

  • 1: Conexiones de cables, montadas dentro del eje giratorio.

    2: Extremo estacionario que muestra conexiones de cables estándar.

    3: Los cables se engarzan en los terminales. (Herramienta sugerida: Thomas & Betts #WT 112M)

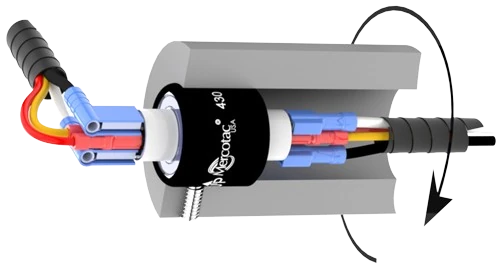

  • Conexiones de cables, montadas dentro del eje giratorio.

    Extremo estacionario que muestra el kit de arranque opcional.

  • Vista recortada.
